文字列に変換

■ 部品外観

■ 説明

    指定したTAGの数値を文字列に変換します。

■ プロパティ

    この部品で使用できるプロパティの一覧です。

プロパティ名	デフォルト値	説明
演算結果格納先=	STAG00	演算結果を格納するSTAGを選択します。
変換処理	数値からアスキー文字列	変換処理を選択します。 「数値からアスキー文字列」、「数値から16進文字列」、「数値から1Byteバイナリ」、「数値から2Byteバイナリ」、「数値から4Byteバイナリ」、「数値から4Byte IEEE754」から選択することができます。
値	固定値	演算対象の値を選択します。 「固定値」で直接数値を指定する方法と、「TAGxx」でTAG値を指定する方法があります。
バイト順	リトルエンディアン	複数バイトの数値を格納する場合の方式を選択します。 変換処理が「数値から2Byteバイナリ」,「数値から4Byteバイナリ」,「数値から4Byte IEEE754」の場合に表示されます。 「リトルエンディアン」：下位データから上位データの順にデータを格納 例)0123hを格納する場合に、1バイト目に23h、2バイト目に01hを格納します。 「ビッグエンディアン」：上位データから下位データの順にデータを格納 例)0123hを格納する場合に、1バイト目に01h、2バイト目に23hを格納します。
次ステップ	下へ	次に実行するタスクの方向を指定します。枠の外へ処理が渡った場合は、タスク設定エリアの一番左上(0, 0)の処理を行います。

■ プロパティ詳細

    プロパティの詳細な説明を記述します。

    □変換処理

       文字列の変換処理方法を指定します。

       「数値からアスキー文字列」：値をアスキー文字列に変換して演算結果格納先に代入します。

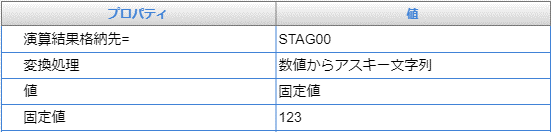

        例）値が 123 の場合、演算結果格納先の値は、“123”となります。

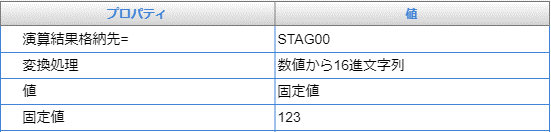

       「数値から16進文字列」    ：値を16進アスキー文字列に変換して演算結果格納先に代入します。

        例）値が 123 の場合、演算結果格納先の値は、“7b”となります。

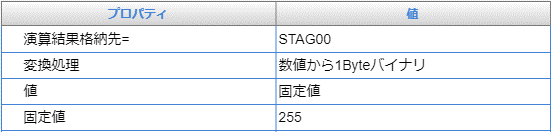

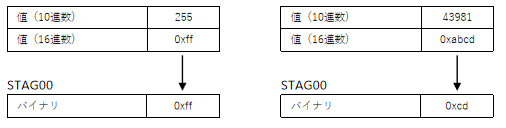

       「数値から1Byteバイナリ」：値を1バイトのバイナリに変換して演算結果格納先に代入します。

        例）値が 255 の場合、演算結果格納先の先頭バイトに、0xff が代入されます。1バイト以上になる数値の場合は、下位1バイトが対象となります

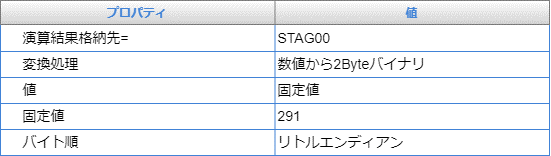

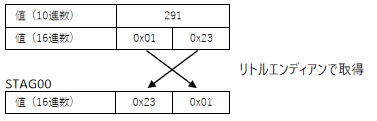

       「数値から2Byteバイナリ」：値を2バイトのバイナリに変換して演算結果格納先に代入します。

        例）値が291 で、バイト順にリトルエンディアンを選択した場合、演算結果格納先に0x2301が格納されます。

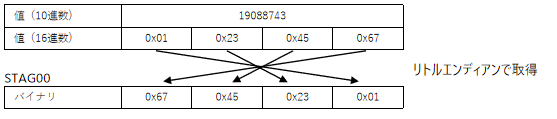

       「数値から4Byteバイナリ」：値を4バイトのバイナリに変換して演算結果格納先に代入します。

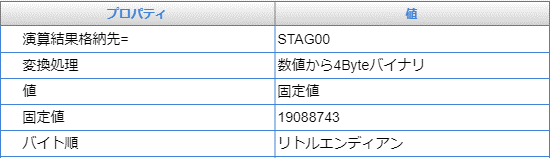

        例）値が19088743 で、バイト順がリトルエンディアンの場合、演算結果格納先の先頭位置に67h、先頭+1位置に45h、先頭+2位置に23h、先頭+3位置に01hが格納されます。

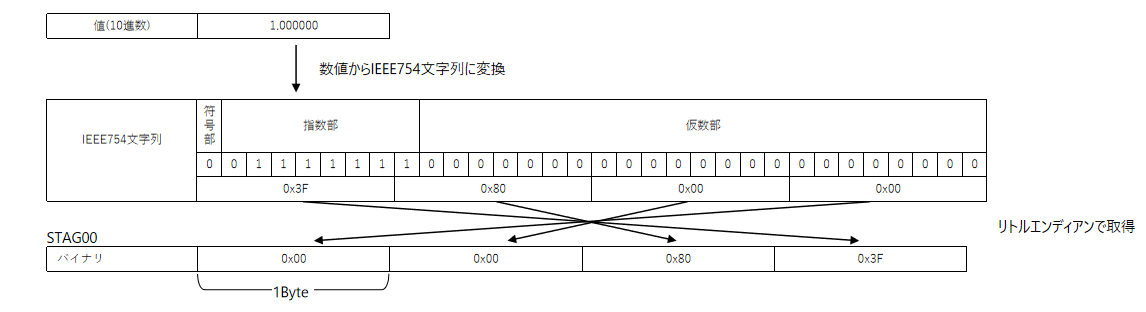

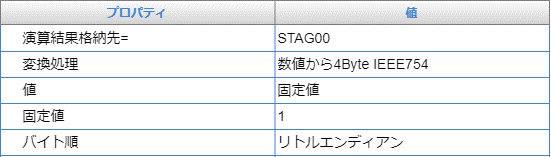

       「数値から4Byte IEEE754」：値を4バイトのIEEE754文字列に変換して演算結果格納先に代入します。

        例）値が、1.000000 で、バイト順にリトルエンディアンを選択した場合、演算結果格納先に0x0000803Fが格納されます。
